0. 前言：
隨著人們生活水平的不斷提高，人們對工作和生活環境的要求越來越高，同時對照明系統的要求也越來越高。照明領域的能能源消耗在總的能源消耗中占了相當大的比例，節約能源和提高照明質量是當務之急。照明用電作為電力消耗的重要部分，已經占到了電力消耗的10%左右，并隨著我國國民經濟的迅猛發展和人民生活水平的不斷提高，照明用電還將不斷增加。
1. 項目介紹：

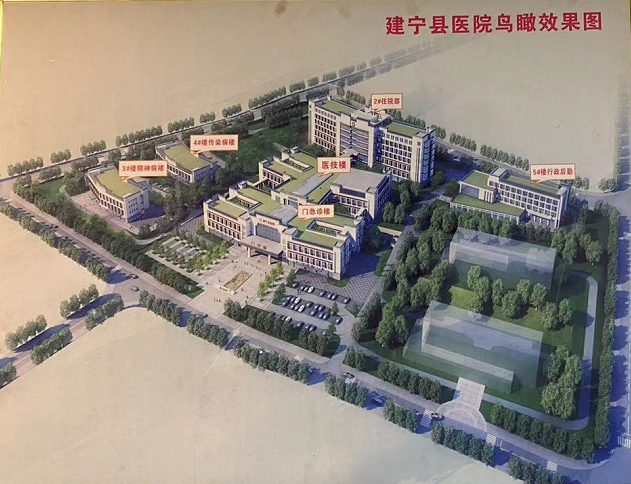

本項目總用地面積57500 平方米，總建筑面積58400.00 平方米其中包括：地上建筑面積 46300.00 平方米，地下建筑面積12100.00 平方米。包括：住院部、醫技用房、門診用房、急診用房、傳染病用房、精神病用房、行政后勤生活用房，項目建成后總床位數 500 張，容積率為 0.81，占地面積 16100.00 平方米，建筑密度約為 28%，綠化率為 35%，機動車停車位數總計 280 輛。
1.1 用戶需求
l 在醫院各建筑物每層護士值班站、前臺值班站或通道內安裝智能面板，前臺值班人員可根據當前需求對該受控區實現集中控制，對該區的單回路開關控制、分區域控制等；遠程與就地控制相互關聯，照明回路可隨時按需調整。
l 對于室外夜景照明，在系統設置時間，設定晚上六點自動打開所有夜景照明回路，十二點關閉部分回路保留夜景燈帶回路，早上五點自動關閉所有夜景照明回路，智能化的同時，也達到節能減排的目的。（方案也可根據天文時鐘來控制回路，根據夏/冬令時日落時間不同自動選擇打開燈光的時間。）
2. 現場應用產品介紹：

2.1 電源模塊

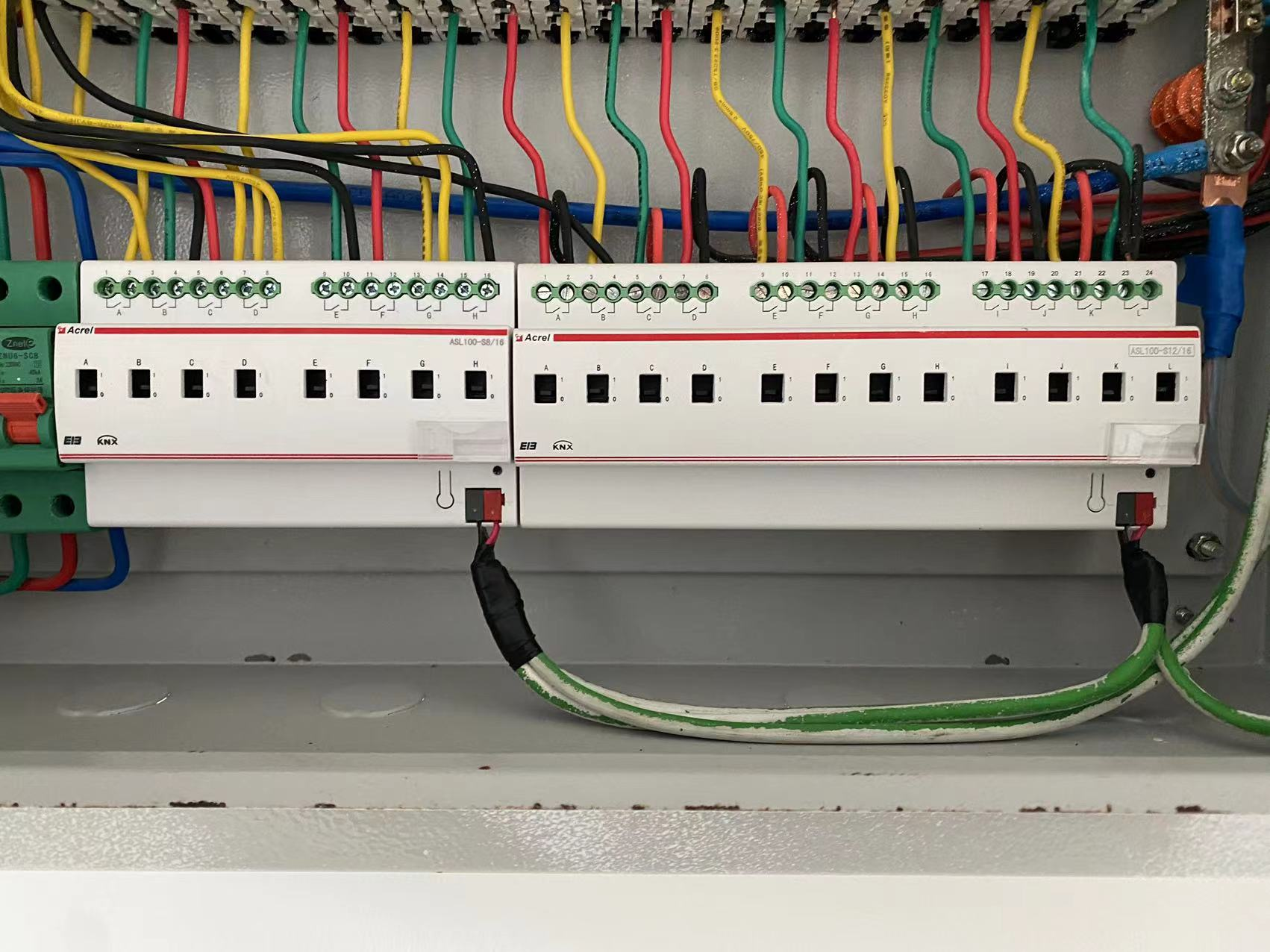

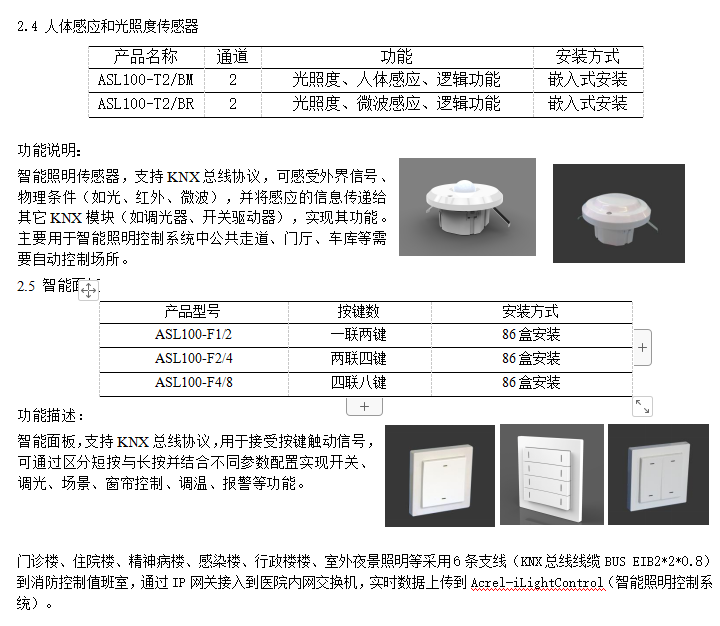

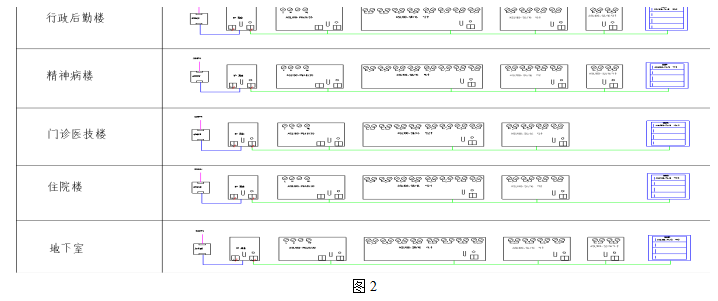

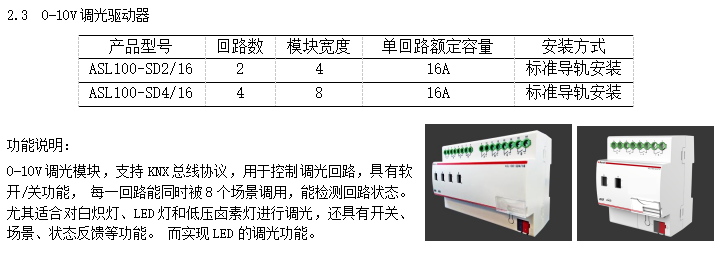

3.2 設備現場應用照片：

圖3

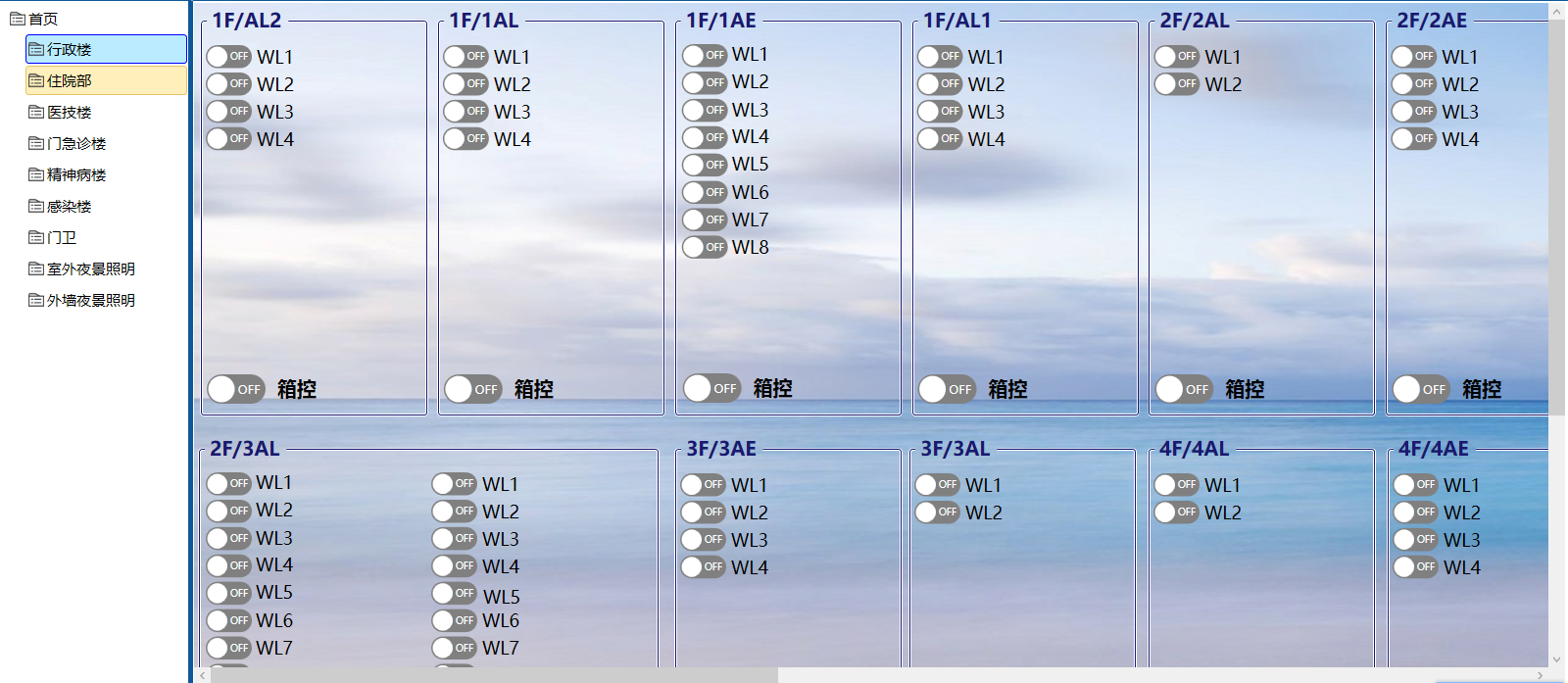

3.3 系統軟件運行界面

3.4 系統主要控制功能
3.4.1 定時控制
利用中控軟件界面時鐘管理器，實現整個系統的有關區域照明的定時和自動管理功能，實現公共通道、景觀照明、車庫照明等定時、分時控制、用戶可按需設定平時照明、高峰照明、節假日模式定時關閉、定時通知等。
3.4.2 場景控制
智能照明控制系統根據各個部門的需求，設定不同種類的場景模式，進行各種照明燈光的組合，達到美化工作環境的效果；結合人體感應傳感器，當人員離開時，關閉該區域照明。
3.4.3 人體感應控制
在辦公走道和樓梯內，布置人體感應傳感器。在有人員進入?yún)^(qū)域時，自動打開照明。當人員離開后，延遲一段時間再關閉。若延遲時間內有人進入，則重新進入打開模式，以達到節能目的。并且可以設置白天有效，晚上無效，根據需求設定。
3.4.4 光照度控制
在室內辦公區域內，布置照度傳感器，自然光采光良好的區域，自動調節室內照明的燈光亮度和開燈數量；既充分利用了自然光，又可以為室內人員創造一個舒適的工作環境。
3.4.5 實時監控
中央控制室，配置一臺中控主機，所有照明控制設備，通過KNX網關，接入監控系統。操作管理人員，可以通過中控電腦，實時監視總線、區域、樓層、樓棟等照明狀態，并可根據需求進行控制調整。系統繪圖工具支持向量圖和多層頁面，圖形頁面縮放方便，切換簡單，支持DXF、WMF、BMP、JPG、ICON等圖形對象的嵌入、支持二維、三維圖元的繪制，增加可視化的空間效果。
3.4.6 報警處理
系統提供了警報處理能力，用戶可采用編程來完成不同的任務，當某種警報條件出現時應做什么，可由用戶自行確定。
3.4.7 事件通報
系統提供了事件通報功能，支持郵件通報、文本輸出以及事件驅動打印，可按照用戶預先設置的條件，觸發事件通報功能。
3.4.8 日照時間計算
按照用戶當前所在的時區，計算日照時間，作為定時控制的時間基準。
3.4.9 數據交換
系統可以直接使用ETS3和ETS5項目的數據，方便的實現軟件升級和替代；還可接受以CVS文件格式保存的模塊及系統數據；系統支持OPC服務；通過KNX-MODBUS網關可以與其他建筑智能化系統（如BA系統）進行數據交換。
3.4.10 系統聯動
系統可以開關量輸入模塊，接受其他系統或工作人員的強切信號；實現安防系統、廣播系統、會議系統，甚至消防系統的聯動控制，控制相應燈具點亮和設備啟停。
1. 結束語：
Acrel-BUS智能照明控制系統，是基于KNX總線技術設計的控制系統。系統采用標準的2×2×0.8 EIB BUS總線（即KNX總線）作為總線線纜，將所有的智能照明控制模塊連接到一起并組成一套完整的控制系統，即可實現照明燈具的遠程集中控制，又可實現就近控制功能。該系統理論大連接控制模塊數量達58000多個。
安科瑞智能照明控制產品種類齊全，方案完善。用戶可通過控制面板、人體感應、照度感應、微波感應、上位機系統、觸摸屏、手機、平板端等多種控制終端實現靈活多樣的智能化控制，特別適合于各類智能小區、醫院、學校、酒店，以及體育場所、機場、隧道、車站等大型公建項目的照明系統。
