泰州市興化市中醫院智能照明控制系統的設計和應用

文章出處：何花 18702111387 責任編輯：admin 閱讀量：發表時間：2021-10-28 18:26

安科瑞何花

安科瑞電氣股份有限公司，上海嘉定 201801；

摘要：本文以安科瑞智能照明系統在泰州市興化市中醫院的應用為案例，介紹智能照明系統對現場設備的系統集成，數據的采集、傳輸以及存儲，驗證了該系統的功能及實用性。

關鍵詞：興化中醫院；智能照明

1 概述
安科瑞電氣股份有限公司自主研發的Acrel-iLightControl智能照明監控系統，采用與KNX兼容的Acrel-Bus總線組網方式，通過IP網關接入智能照明控制系統，實現定時控制、高峰全開、亮度調節等各種場景控制，使照明系統按照預先設定的各種模式工作，改善空間光色、立體感、色飽和度，營造舒適宜人燈光效果，節能減耗、有利于人們的身心健康，提高工作效率、提高管理水平
本文就Acrel-iLightControl智能照明監控系統在泰州興化中醫院的應用，簡單介紹安科瑞智能照明控制系統的實際應用和其實際意義。
2 設計依據
GB 50034-2013《建筑照明設計標準》
JGJ 16-2008《民用建筑電氣設計規范》
GB 50057-2010《建筑物防雷設計規范》
GBZ 20965-2007 《控制網絡hbes技術規范住宅和樓宇控制系統》
3 項目概況
本項目位于泰州，監控范圍是泰州市興化市中醫院公共區域配電箱智能照明模塊。現場通過對智能照明模塊數據采集、分析、處理，從而分析數據，進而提高能源利用效率、有效促進和保障智能照明水平的提升，并在安全用電節約能源方面發揮重要作用。
4 智能照明控制系統組成
安科瑞智能照明監控系統主要實現泰州市興化市中醫院樓層公共區域的照明回路的遠程控制。該系統總計ASL100-P640/30 4臺；ASL100-S4/16 7只；ASL100-S2/16 39臺；ASL100-S8/16 17 只。現場所有智能照明控制模塊采用混合串并聯的方式接在一起，采用KNX總線通訊，從而完成整個研發樓智能照明控制網絡，終實現值班室總機的通訊，完成后臺的數據連接。

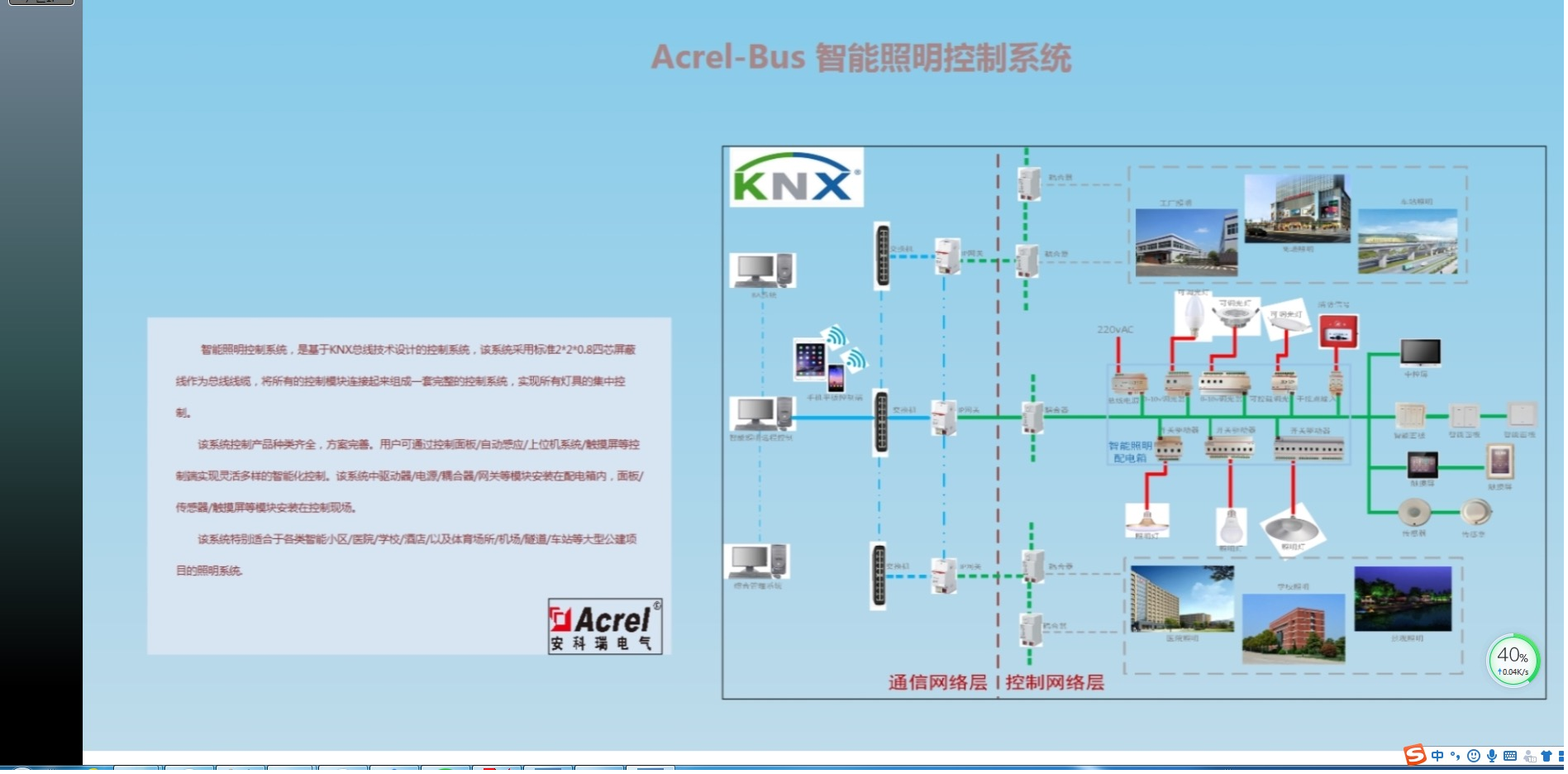

安科瑞智能照明監控系統采用分層分布式結構，即站控層，通訊層與間隔層；
如圖（1）所示：

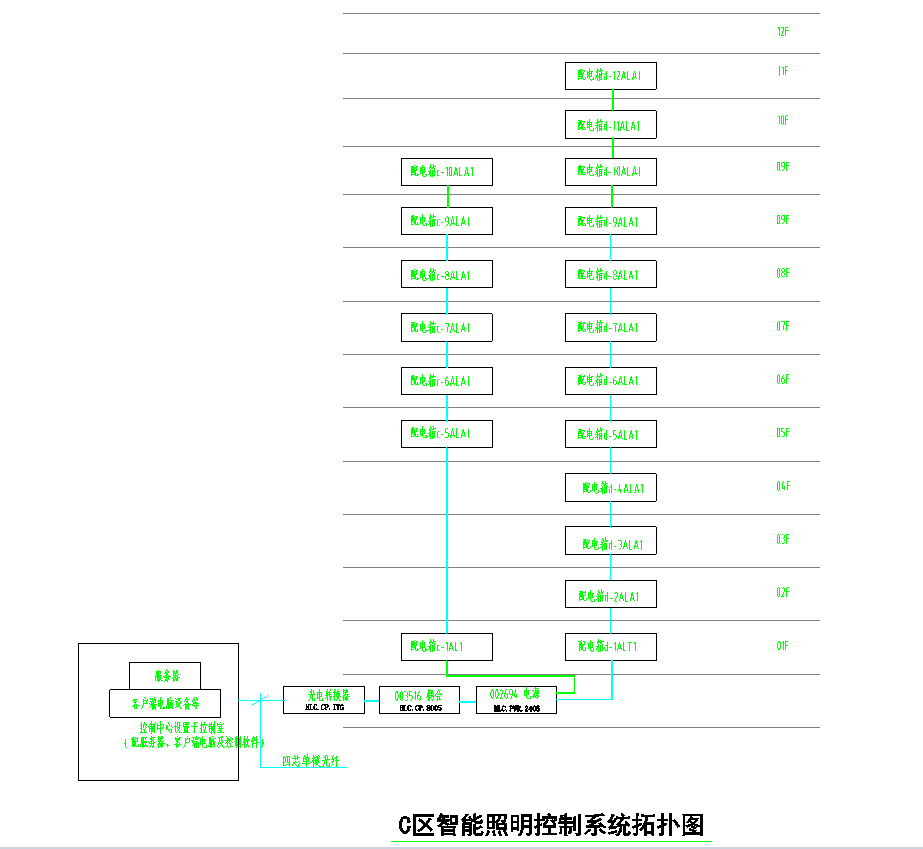

圖（1）網絡拓撲圖
間隔設備層主要為：開關驅動器，這些裝置分別對應相應的一次設備安裝在電氣柜內，這些裝置均通過現場KNX總線組網通訊，實現數據現場采集。
網絡通訊層主要為：智能照明網關，其主要功能為把分散在現場采集裝置集中控制，同時遠傳至站控層，完成現場層和站控層之間的數據交互。
站控管理層：設有高性能工業計算機、顯示器、UPS電源、打印機等設備。監控系統安裝在計算機上，集中采集顯示現場設備運行狀況，以人機交互的形式顯示給用戶。

以上開關模塊均采用KNX總線傳輸，一般都采用4根連線，接線簡單方便。
5 智能照明控制系統組成
1. 定時控制
通過時鐘管理器，實現整個系統的有關區域照明的定時和自動管理功能，實現公共通道、景觀照明、泛光照明、車庫照明定時控制。如百葉窗定時升降、集中供熱定時調節、節假日照明定時關閉、定時通知等。

2.場景控制
智能照明控制系統根據各個部門的需求，設定不同種類的場景模式，進行各種照明燈光的組合，達到美化工作環境的效果；結合人體感應傳感器，當人員離開時，關閉所有該會議室照明。

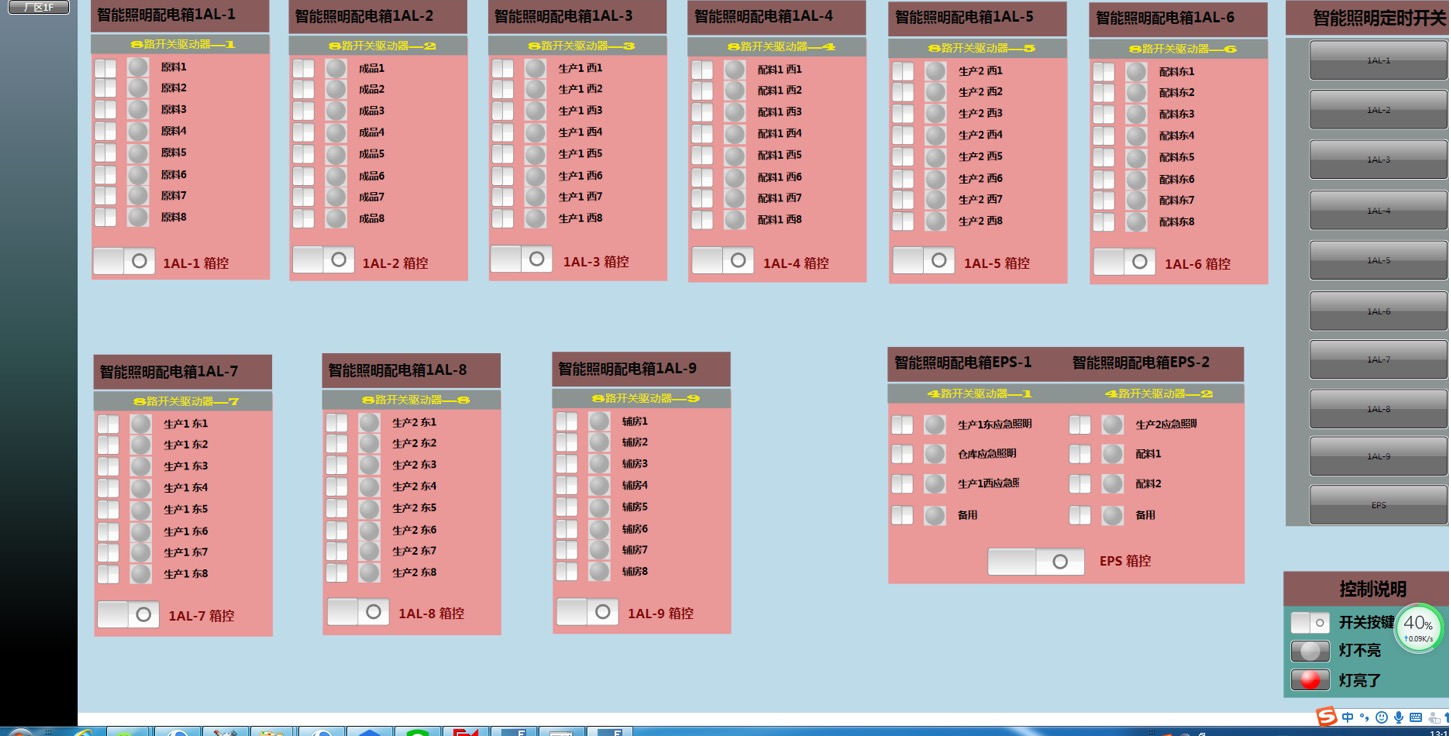

3.實時監控
中央控制室，配置一臺中控主機，所有照明控制設備，通過KNX網關，接入監控系統，操作管理人員，可以通過中控電腦，實時監視總線、區域、樓層、樓棟等照明狀態，并可根據需求進行控制調整。系統繪圖工具支持向量圖和多層頁面，圖形頁面縮放方便，切換簡單，支持DXF、WMF、BMP、JPG、ICON等圖形對象的嵌入、支持二維、三維圖元的繪制，增加可視化的空間效果。

4.報警處理
系統提供了警報處理能力，用戶可采用編程來完成不同的任務，當某種警報條件出現時應做什么，可由用戶自行確定。
5.事件通報
系統提供了事件通報功能，支持郵件通報、文本輸出以及事件驅動打印，可按照用戶預先設置的條件，觸發事件通報功能。
6.系統聯動
系統可以輸入模塊，接受其他系統或工作人員的強切信號；實現安防系統、廣播系統、會議系統，甚至消防系統的聯動控制，控制相應燈具點亮和設備啟停。
6 結束語
隨著綠色建筑及電力系統智能化的發展，智能照明監控系統已成為全國各地重點工程項目、標志性建筑/大型公共設施等多用戶的喜愛選擇。安科瑞Acrel-iLightControl智能照明監控系統在泰州興化中醫院投入運行以來，為客戶營造舒適宜人燈光效果，節能減耗、有利于人們的身心健康，提高工作效率、提高管理水平。
參考文獻：
[1].任致程周中. 電力電測數字儀表原理與應用指南[M]. 北京. 中國電力出版社. 2007. 4
[2].周中.電力儀表在大型公共建筑電能分項計量中的應用[J].現代建筑電氣 2010. 6
