Profibus-DP 簡介
Profibus 是集成 H1(過程)和 H2（工廠自動化）的現場總線解決方案，是一種國際化的、開放的現場總線標準，它也是國際標準 IEC61158 中 8 種現場總線之一。Profibus 可以將數字自動化設備從低級（傳感器/執行器）到中間級執行級（單元級）分散開來。根據應用特點和用戶不同的需要， Profibus 提供了 3 種兼容版本通信協議：FMS 、PA 和 DP 。
Profibus-DP 用于自動化系統中單元級控制設備與分布式 I/O 的通訊。
Profibus-DP 使用第 1 層、第 2 層和用戶接口層、第 3~7 層未使用，這種精簡的結構確保了高速數據傳輸。直接數據鏈路映像程序 DDLM 提供對第 2 層的訪問。用戶接口規定了設備的應用功能、Profibus-DP 系統和設備的行為特性。Profibus-DP 特別適合于 PLC 與現場分級式 I/O 設備之間的通訊。主站之間的通訊為令牌方式，主站與從站之間為主從方式，以及這兩種方式的混合。
Profibus-DP 物理層
傳輸介質:PROFIBUS-DP 傳輸技術采用的是 RS485 傳輸，其傳輸介質可以選擇型式A 和型式 B 兩種導線，A 為屏蔽雙絞線，B 為普通雙絞線。但在 EN50 170 標準中規定為型式 A 導線，型式 A 比型式 B 有較大的擴展長度.
傳輸距離:標準 Profibus-DP 支持以下傳輸速率：（單位：kbps）9.6、19.2、31.25、45.45、93.75、187.5、500、1500、3000、6000、12000。每個 DP 從站的輸入數據和輸出數據大為 244B，使用屏蔽雙絞電纜時長通訊距離為 9.6km（需要增加中繼），使用光纜時長為 90km。
Profibus-DP 每段的電纜大長度與傳輸速率有關，不同的介質，不同的波特率，信號可傳輸的距離也不同.
智能電測表采用 Profibus 協議通訊

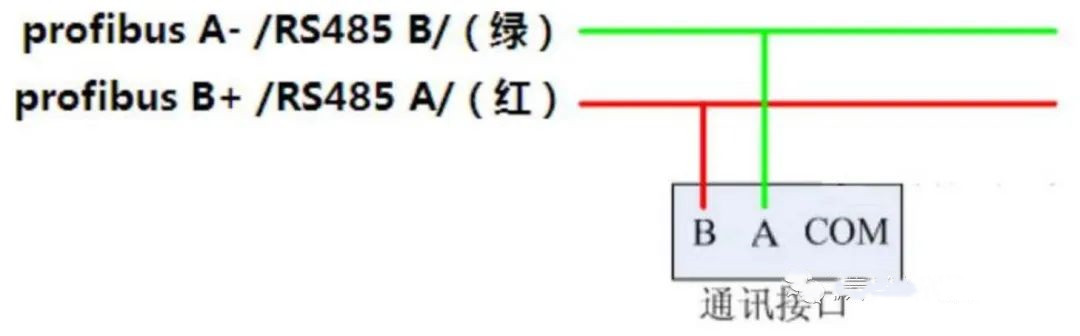

Profibus總線上，定義B為“RS485+”,A為“RS485-”，接線時應請務必注意A、B接線，否則會導致無法正常通訊。
注意：ACR或PZ系列可編程智能電測表采用 Profibus 協議通訊時，需閱讀本文檔。《安裝使用說明書 V1.1》中通訊指南章節無效。具體細節在此不在贅述，下載文章末尾附件，可以直接閱讀第二章節儀表的通訊配置。
Profibus-DP協議通訊的儀表型號
PZ 系列可編程智能電測表

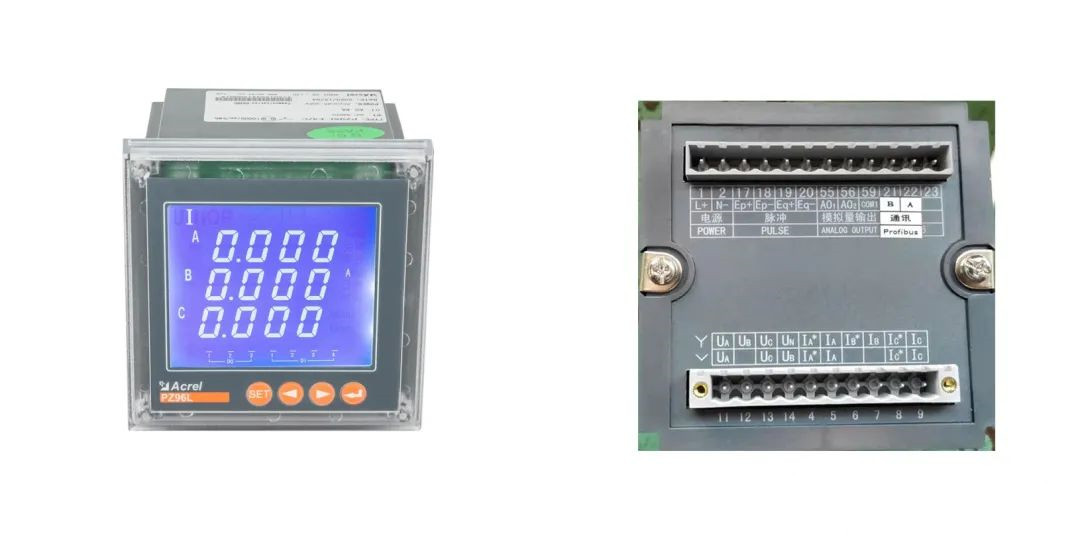

型號例如：PZ96L-E4/CP ,PZ80L-E4/CP等
ACR系列網絡多功能電力儀表：

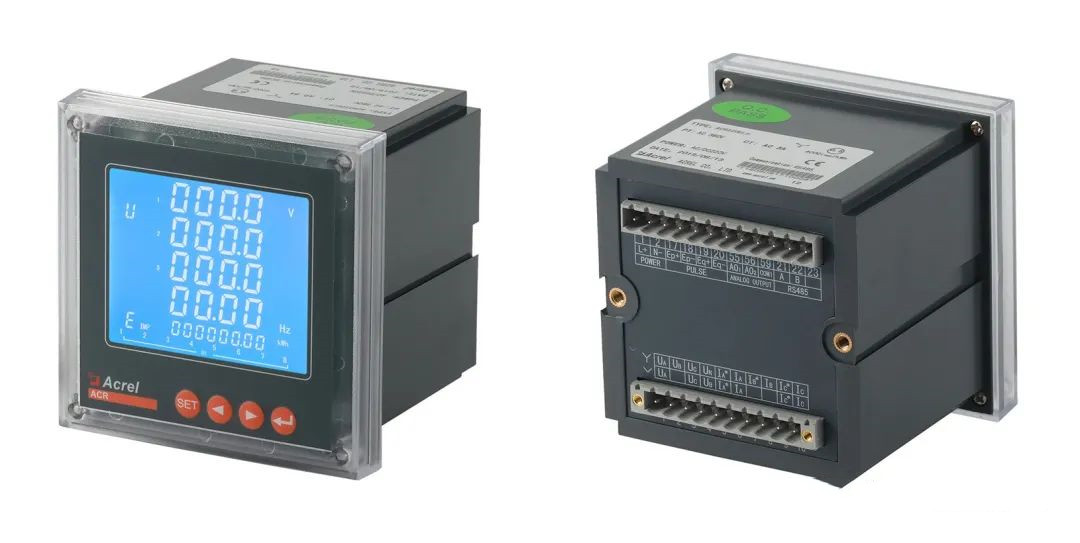

型號例如：ACR220EL/CP,ACR230ELH/CP ,ACR320E/CP等
APM系列模塊化網絡電力儀表

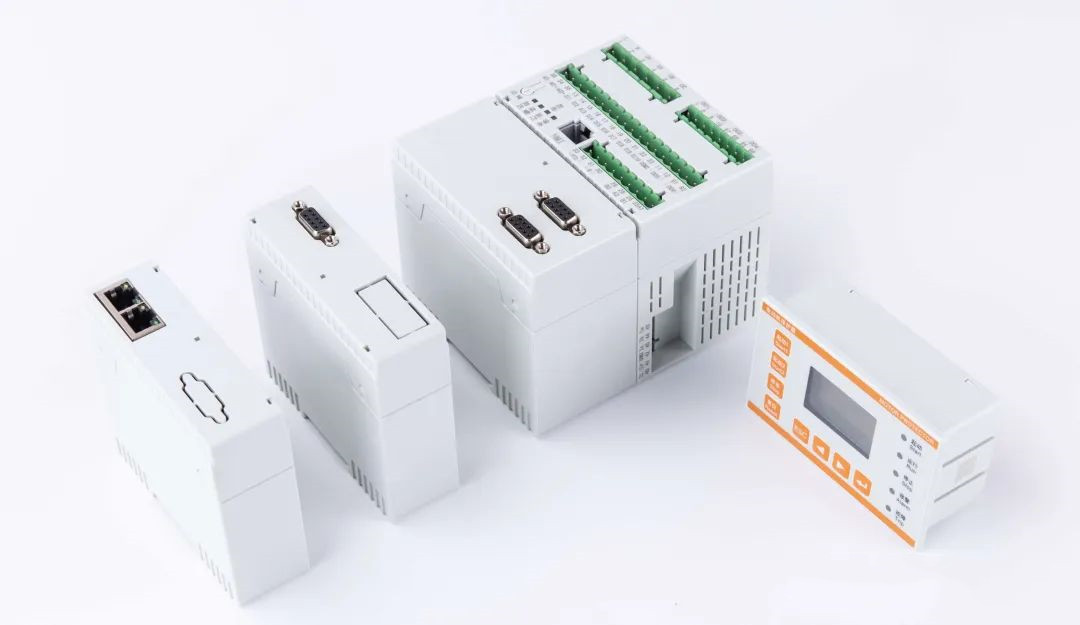

型號例如：APM800/MCP,APM801/MCP等

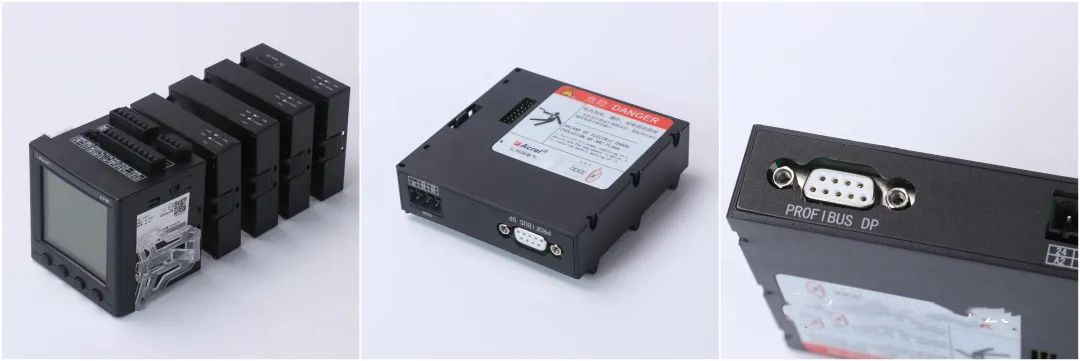

支持DB9接口或者RS485接口除了多功能儀表外，安科瑞還生產銷售支持PROFIBUS、PROFINET通訊的電動機保護器
